DIAGLIDE®

Anwendungen

Gleitende Oberflächen

In zahlreichen Anwendungsfällen ist es notwendig, metallische Bauteile aufeinander zu bewegen, ohne dass diese im Gebrauch einem merklichen Verschleiß unterliegen. Je nach Einsatzgebiet kann ein derartiger Bauteil- oder Werkstoffkontakt mit oder ohne zusätzlichem Schmiermittel erfolgen.

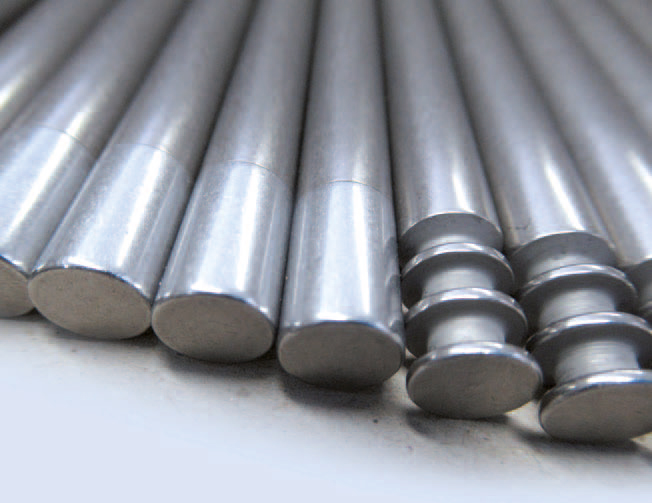

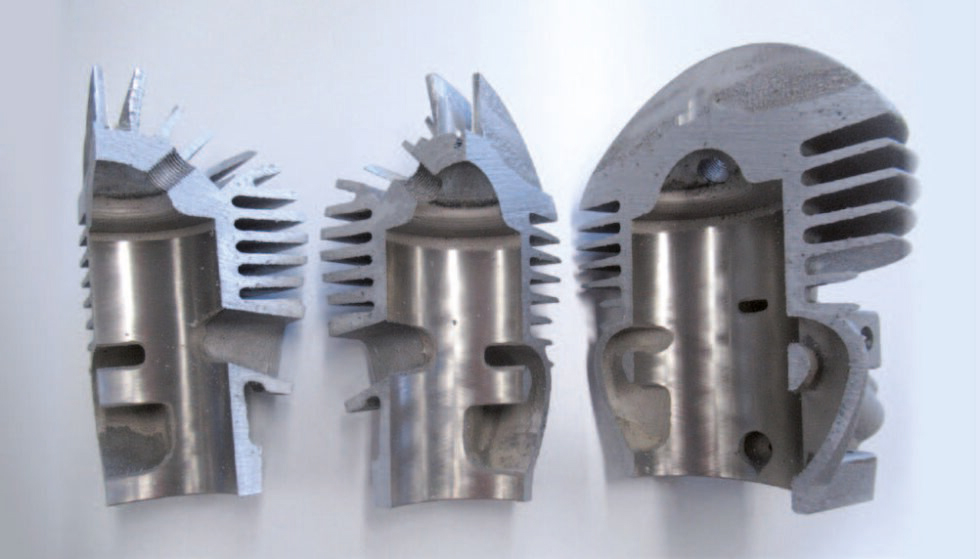

Typische Beispiele für Bauteile sind Rotoren und Plunger für die Erdölförderung, Antriebskomponenten für Verbrennungsmotoren, Getriebe oder Kompressoren, Hydraulikzylinder oder Hydraulikkomponenten, Pumpen, Druckzylinder oder Komponenten in Textilmaschinen. Die Anforderungen reichen dabei in den meisten Fällen über eine hohe Verschleißbeständigkeit gepaart mit einer geringen Reibung hinaus, indem insbesondere auch eine hohe Korrosionsbeständigkeit der Oberfläche benötigt wird. Zudem müssen aufgebrachte DIAGLIDE® Schichtsysteme eine außerordentlich gute Haftung zum Grundwerkstoff aufweisen und im Falle von kostenintensiven Bauteilen die Möglichkeit zur Reparatur von beschädigten oder verbrauchten Oberflächen erlauben.

Als verschleißbeständige Schichten mit hohem Verbreitungsgrad gelten vor allem solche auf Basis von Chrom und Nickel oder Nickellegierungen, die für die DIAGLIDE®-Schichten eingesetzt werden. Beide Werkstoffe verfügen über eine hohe bis sehr hohe Grundhärte. Harte Werkstoffe wiederstehen den mechanischen Belastungen bei einwirkendem Druck und/oder Reibung. Dadurch werden Aus- und Abbrüche von Schichtfragmenten vermieden.

Entstehen dagegen solche Aus- und Abbrüche und geraten diese zwischen sich bewegende Bauteile, so wirken sie als Schleifkörper und verstärken die Schädigung der Oberfläche durch Verschleiß.

Eine weitere Möglichkeit zur Reduzierung des Verschleißes bietet die Einlagerung von reibwertreduzierenden Festschmierstoffen – sogenannte Dispersionsschichten. Zu den bewährten Festschmierstoffen zählen beispielsweise PTFE (Polytetrafluorethylen – Teflon), hexagonales Bornitrid, aber auch Graphit und MoS2. Als Matrixwerkstoff zur Einbettung von Festschmierstoffen bieten galvanisch und chemisch Nickel sowie Nickel-Phosphor-Legierungen ideale Voraussetzungen zur Herstellung von Oberflächen mit unterschiedlichen, auf den jeweiligen Anwendungsfall abgestimmte Eigenschaften. Die Härte der Schichten lässt sich in einem Bereich zwischen etwa 450 HV und etwa 1.100 HV einstellen. Die Korrosionsbeständigkeit der Schichten variiert in Abhängigkeit vom gewählten Phosphorgehalt.

DIAGLIDE® Schichten lassen sich konturgetreu auf jedes Bauteil beschichten.

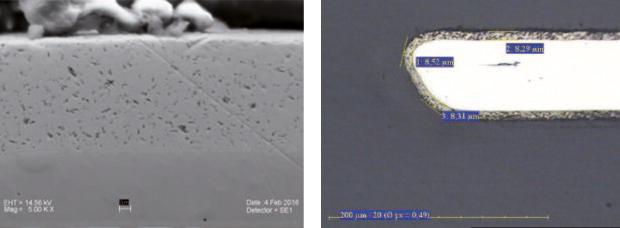

Voraussetzungen

Voraussetzungen für Verschleiß- / Korrosionsschutz durch DIAGLIDE-Beschichtungen

Die Eigenschaft der Reibwertreduzierung ist an bestimmte konstruktive Voraussetzungen geknüpft beziehungsweise beeinflussen bestimmte konstruktive Ausführungen die Eigenschaften der Schutzschichten:

01

Ausführung der Kontaktflächen

Der Verschleiß bei der Reibung von Oberflächen aufeinander wird von der Art und Größe der tatsächlichen (mikroskopischen) Kontaktflächen stark beeinflusst. Hier spielen die Rauheiten der Kontaktflächen, sowie die Orientierung von Bearbeitungsstrukturen wie Dreh- oder Schleifriefen eine Rolle. Je glatter eine Oberfläche ist, desto größer sind die tatsächlichen Kontaktflächen und desto geringer ist der tatsächliche Flächendruck an den Kontaktflächen. Die Stärke des Verschleißes steigt tendenziell mit der Zunahme der Oberflächenrauheit eines oder beider Reibpartner.

02

Härte der Oberfläche der Kontaktflächen

Eine höhere Oberflächenhärte verbessert die Beständigkeit gegen Abscheren oder Ausbrechen von Material aus den Bauteiloberflächen der Reibpartner. Die Gefahr des Abscherens oder Ausbrechens ist geringer, wenn die Oberflächen der Reibpartner aus dem selben Werkstoff bestehen.

04

Belegung der Kontaktflächen mit Fremdstoffen

Die Reibeigenschaften zweier tribologischen Flächen wird durch vorhandene Fremdstoffe (Öl, Fett, Schmutz) verändert. Öl und Fett haben in der Regel einen positiven Einfluss auf die Reibeigenschaften, Verschmutzungen einen negativen. Öle und Fette sowie eventuell entstehende Abbauprodukte können jedoch die Korrosionsbeständigkeit verschlechtern. Bei Einsatz von Dispersionsschichten ist zu prüfen, inwieweit Fremdstoffe die eingelagerten Partikel in ihrer Wirkung beeinträchtigen.

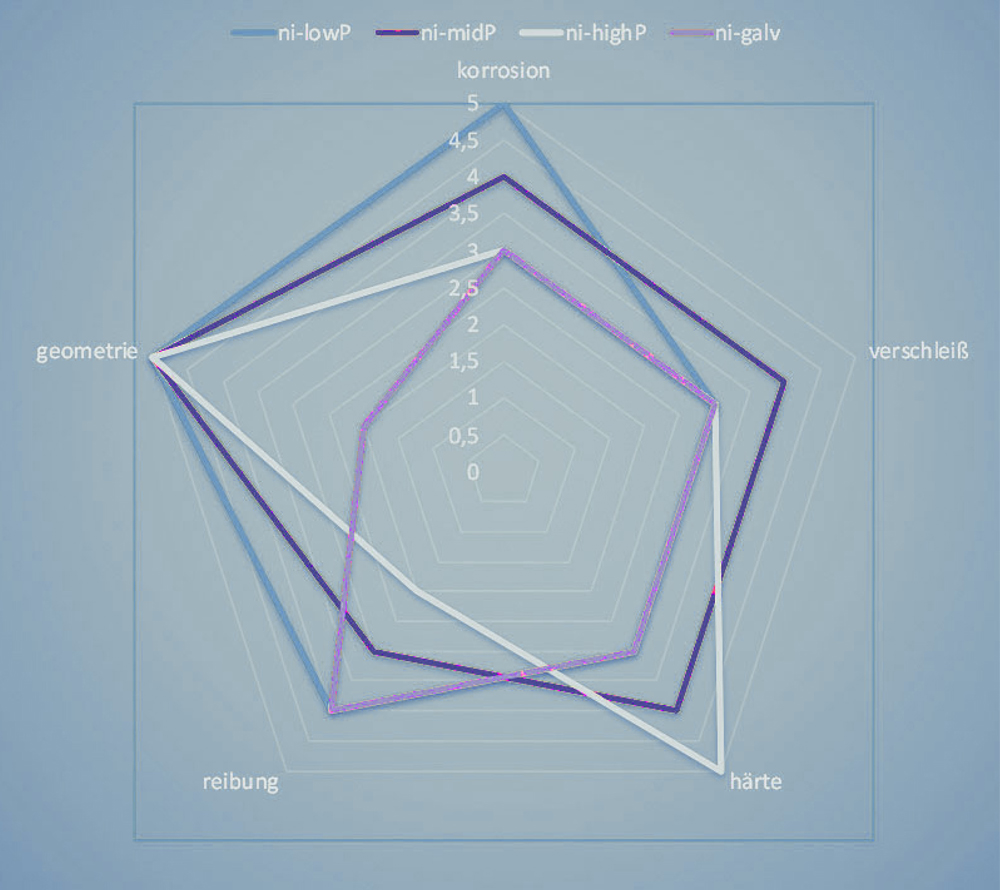

Kennwerte

Für DIAGLIDE-Beschichtungen

Metallische Werkstücke erhalten durch die Aufbringungen von DIAGLIDE®-Beschichtungen verbesserte Eigenschaften im Hinblick auf Verschleiß und Korrosion. Je nach Anwendungsfall stehen unterschiedliche Varianten aus der Gruppe der Komposit- und Dispersionsschichten zur Verfügung.

Varianten durch chemische Abscheidung

• Nickel + Nickel-Phosphor-Dispersion
• Nickel-Phosphor + Nickel-Phosphor-Dispersion
• Nickel + Chrom
• Nickel-Phosphor + Chrom
